wx: 价格:未填
品牌:其他
起订:20
供应:170
发货:2天内

• 种类线束/连接线/端子线
• 接口类型HDMI
• 特性防水
• 工作频率高频
• 形状矩形
• 制作工艺熔接
• 接触件材质软平线
• 线长1(mm)
• 应用范围汽车
• 型号CCNS-100-12-FRC
• 品牌其他

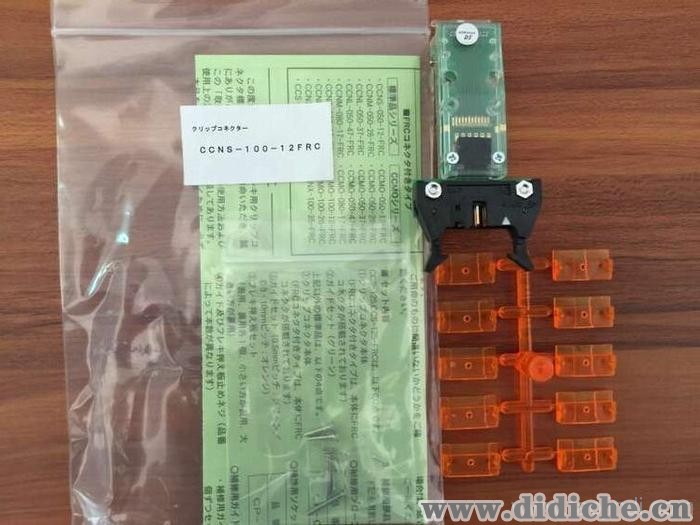

一、YOKOWO连接器CCNS-100-12-FRC简介：1、附带FRC连接器的Clip connector主体2、导向器套件（3-12Pin用）3、FPC/FFC压板套件（正面用、背面用）4、导向器和FPC/FFC压板固定螺钉3个5、主体固定用M2螺钉10mm2个、15mm2个（一套共5件）另外，YOKOWO连接器CCNS-100-12-FRC使用的FRC连接器是为广濑机电公司产的HIF3BA-14PA-2.54DS（或同等品）14Pin产品。13和14Pin没有配线。在制作连接用电缆时请注意。


二、产品细节

【1、YOKOWO测试夹CCNS-100-12-FRC特征】 【2、产品各个部分的名称】

【3、连接形式】因本产品采用夹式连接，极容易于FPC/FFC连接器进行装卸。

【4、弹簧探针】 1、由于连接点采用了弹簧探针的原因，所以耐用度特别持久。 2、更换损耗了的探针也很容易。维修用探针提供当天出货。

【5、适合间距】适合的间距从0.5mm到1.25mm均准备着。
【6、导体接触位置】因为从制止板到探针的距离短，导体的露出部分短的FPC也可以使用。

【7、适合极数】夹式连接器，作为附属品，各极点用的向导添上。

【8、关于导向板】

1、因为导向板是一直延伸到制止板，所以能确切地与FPC的连接位置接合一起。2、导向板部分的长度是10.7mm。因此，如FPC顶端的笔直部分为10.7mm的时候，请使用标准品夹式连接器。
【9、翻背面也能使用】

为了使夹式连接器可以于FPC翻背面时FPC也能使用，所以附上背面用导向板。(1.25mm间距的系列是没有背面用导向板。)
底部固定板成为导向，方便把FPC插入。
