wx: 价格:未填
品牌:ALPS/阿尔卑斯
起订:20
供应:322
发货:2天内

• 产品认证ROHS
• 额定发热电流0.05（A） (A)
• 品牌ALPS/阿尔卑斯
• 型号SKQYACE010
• 用途适用于电子化的各种音响设备、TV、录像机，办公设备，汽车，通讯设备，测量仪器
• 最高电压DC12（V） (V)

免费打样，我司承担快递费，快来订购吧！

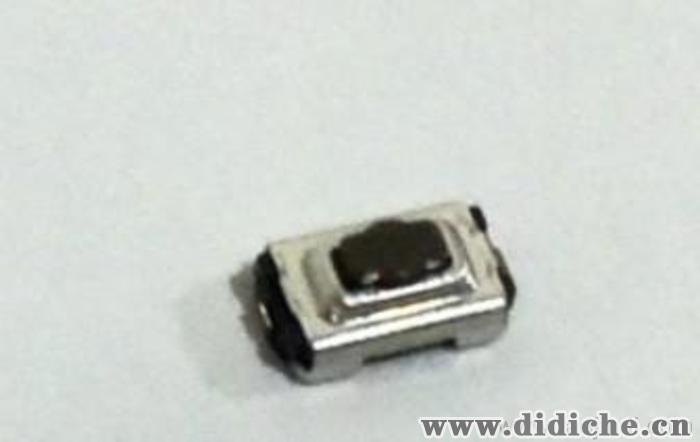

6.1×3.7mm小型高速贴装型(表面贴装) SKQY系列

提供附带接点密封构造, 附带地线型?

用途　手机及外围设备　导航系统、汽车音响设备 特征l 外形尺寸：6.1*3.7mm，高度2.5mm,适合于高密度贴装型。l 高可靠型的接点密封结构。l 通过扩大按动顶面形状，以提高贴装速度。l 适应回流焊接。l 开关供应时为12mm宽度压花贴纸方式。

详细信息

竖型产品编号SKQYACE010
型Surface mount动作力0.98N操作方向Vertical行程0.25mm操作寿命
(5mA 5V DC)50,000 cycles初期接触电阻500mΩ max.最小订货单位(pcs.)3,000
系列Sharp feeling type使用温度范围-30℃ to +85℃最大额定值50mA 12V DC最小额定值10µA 1V DC电性能绝缘电阻100MΩ min. 100V DC耐电压250V AC for 1 minute耐久性能耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3方向各2小时耐环境性能耐寒性能-30±2℃ for 96h耐热性能80±2℃ for 96h耐湿性能60±2℃, 90 to 95%RH for 96h

外形图 焊接处尺寸图自开关安装面看电路图

包装规格

载带
梱包数(pcs.)1卷3,0001箱/日本30,0001箱/出口包装30,000载带宽度(mm)12出口包装箱尺寸(mm)401×401×214

焊接条件

回流焊时1. 加热方式以远红外线加热的上下加热方式。2. 温度测量方式用φ0.1?φ0.2的CA(K)或CC(T)测量?位置在焊连接部(铜箔面)测量?固定方式采用耐热胶带?3. 温度分布(1) 上述条件,为印刷电路板的零部品表面的温度。根据电路板的材质,大小,厚度等,电路板温度和开关表面温度会有很大的不同,关于开关表面温度，也请在上述条件内使用。(2) 根据贴面焊槽的种类,条件不同结果不同,请事先充分进行确认之后使用。手焊接时项目条件焊接温度350℃ max.连续焊接时间3s max.焊剂斗容量60W max.
1. 考虑清洗触摸开关时，请协商。2. 请不要从触摸开关上面浸入助焊剂。3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。4. 进行第2次焊接时，应在开关回复到常温之后进行。5. 请使用比重为0.81以上的助焊剂（田村化研（株）EC-19S-8 同等品）。 表示本系列共通的注释。

• 本产品目录中产品的颜色，与实物的颜色有所差异。
• 关于载带品的试制数量，请以最小订货单位（1卷，1箱）的N倍订货。
• 考虑使用直径φ330mm的卷盘载带时，请与本公司联系。
• 本系列产品也可以用于车载。
  的使用温度范围设定虽然比通常的大，但是请在使用时仔细确认正式的技术规格书。
